- 配電盤等の計器用切替専用スイッチです。
- 交流電流計用(AS)と交流電圧計用(VS)を揃えています。
- 銘板の文字は標準品の他、無地でもご指定頂けます。
製品
計器用切替開閉器
SL-2シリーズ
電流計用AS／電圧計用VS
資料・ダウンロード
ミブ会員
ミブ会員に登録してログインいただくと、会員限定の資料やデータをダウンロードすることができます。
例）CADデータ、仕様参考図、環境資料、アプリケーション、等
概要
特長

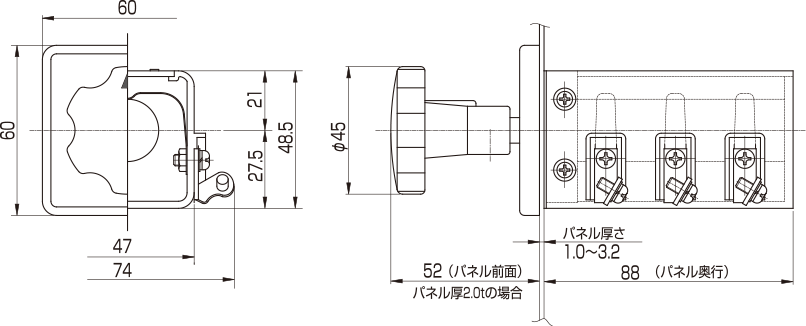

寸法図
外形寸法
付属品
付属品一覧
| 品名 | 数量 |
| プレート板 | 1 |
| 銘板 | 1 |
| プレート板取付ネジ(M5×15皿） | 2 |
| 銘板取付ネジ(M3×6ナベ） | 2 |
| ハンドル取付ネジ(M4×10ナベ） | 1 |
- ハンドルはシャフト軸に「V」と刻印されている方向にハンドルの矢印を向けて取り付けてください。
材質
主要部品の材質
| 部品 | 材料名 |
|---|---|
| 本体ケース | ポリカーボネイト樹脂（透明） |
| シャフト軸 | 鉄+亜鉛クロメート処理 |
| ローター | フェノール樹脂 |
| 可動接点 | 黄銅 |
| 固定接点 | りん青銅 |
| 端子 | 黄銅＋ニッケルめっき |
| 端子ネジ | 鉄＋ニッケルめっき |
| ハンドル | ABS樹脂（黒） |
| プレート板 | ABS樹脂（黒） |
| 銘板 | アルミ板（文字シルク印刷） |
銘板
銘板の標準仕様
銘板の文字は標準品の他、無地でもご指定頂けます。
| 名称 | 電源 | 商品コード | 銘板文字 |
| 交流電流計用(AS) | 3Φ3W 2CT用 | 2180 | OFF-R-S-T |
| 交流電流計用(AS) | 3Φ3W 2CT用 | 2181 | 0-1-2-3 |
| 交流電流計用(AS) | 1Φ3W 2CT用 | 2184 | OFF-R-N-T |
| 交流電圧計用(VS) | 3Φ3W | 2185 | OFF-RS-ST-TR |
| 交流電圧計用(VS) | 3Φ3W | 2186 | 0-1·2-2·3-3·1 |
| 交流電圧計用(VS) | 1Φ3W | 2188 | OFF-RN-TN-RT |
端子接続図
SL-2 AS
3Φ3W(1Φ3W) 交流電流計用
SL-2 VS
VTを介さすに配電線への直接接続も出来ます。
3Φ3W(1Φ3W) 交流電圧計用
オプション品
TZC-1（端子部絶縁キャップ／未カット品） （21TZC1)
端子部との接触防止や湿気の多い雰囲気で使用する場合、あるいは、配線状態や要求仕様により十分な絶縁が確保できない場合、より高い安全性・絶縁性を確保するため絶縁キャップをこ使用願います。
- 上記写真のように絶縁キャップを中央でカットして頂き、各端子部に装着願います。
共通仕様
定格・仕様
| 定格電流・電圧 | AS AC5A VS AC440V 1A |
|---|---|
| 定格絶縁電圧 | 600VAC |
| 絶縁抵抗 | 200MΩ以上（500VDCメガ） |
| 耐電圧 | 2000VAC・1分間 AS:アース間 / VS: 極間、アース間 |
| 接触抵抗 | 20mΩ以下（初期値） |
| 使用周囲温度 | -20℃~+55℃ |
| 端子ネジ | M4×8 |
| 端子ネジ締付トルク | 1.2~1.8Nm |
| パネル厚さ | 1.0~3.2mm |
| 電気的開閉耐久性 | 1万回 |
| 機械的開閉耐久性 | 2万回 |
